新聞中心
聯(lián)系我們
手 機：17898826917
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區(qū)南橋鎮(zhèn)國順路936號5幢
兩種長玻纖增強聚丙烯阻燃配方
????????長玻纖增強聚丙烯(LGFPP) 復合材料具有力學性能優(yōu)良、尺寸穩(wěn)定性好以及耐高溫等優(yōu)點，被認為是今后以塑代鋼的極佳材料,可用于汽車、家電、工具、家具、電子電氣等領域。與傳統(tǒng)的短切纖維增強復合材料相比,長纖維增強熱塑性復合材料具有更好的綜合性能。
????????但LGFPP的極限氧指數(shù)(LOI)較低，容易燃燒，且燃燒過程發(fā)熱量大，從而帶來極大的火災隱患。對LGFPP進行阻燃改性具有重要的研究價值和實際應用意義。
????????小編在此向您推薦兩種阻燃LGFPP配方。
????????膨脹阻燃LGFPP
????????貴州大學、國家復合改性聚合物工程中心等采用季戊四醇磷酸酯(PEPA)和三聚氰胺聚磷酸鹽(MPP)復配而成的膨脹型阻燃劑(IFR)對LGFPP復合材料進行阻燃，并將海泡石(SP)與IFR復配對LGFPP復合材料進行協(xié)效阻燃。
????????1.配方
????????PP：45～70%;
????????LGF：30%;
????????IFR:0～22%，PEPA/MPP =11/9;
????????SP：0～3%。

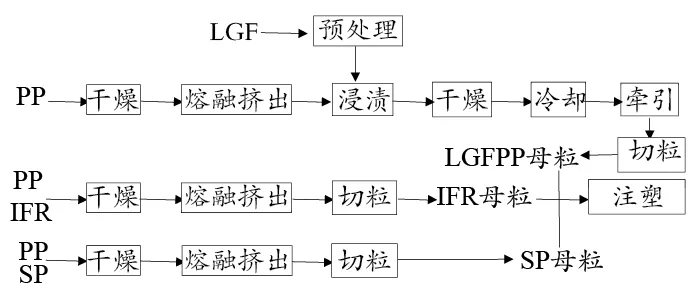

????????2. 制備流程

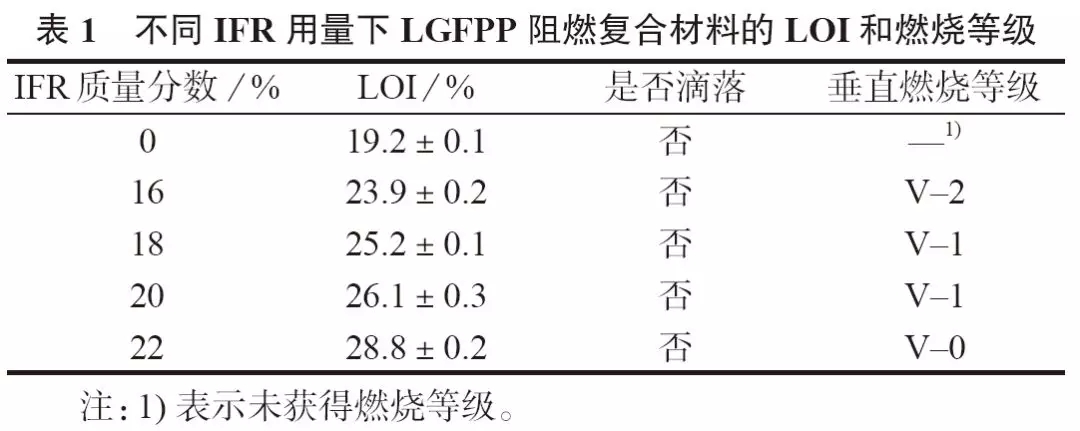

?????????3. 阻燃效果

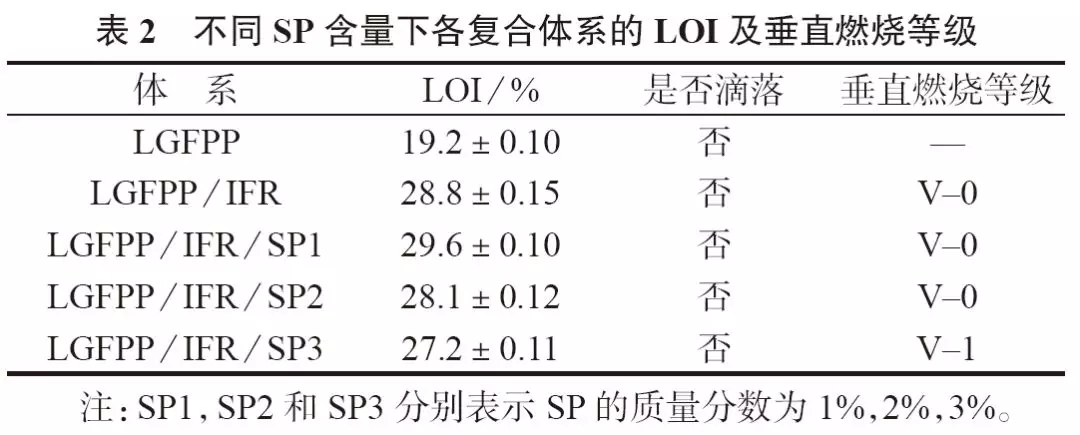

?????????固定IFR質量分數(shù)為22%時，加入SP效果如表2。
?????????4. 力學性能變化情況
????????加入IFR后復合體系的力學性能有所下降，再加入SP后力學性能進一步下降。SP質量分數(shù)為1%的體系力學性能相對較高，其拉伸、彎曲強度和缺口沖擊強度相對于LGFPP/IFR阻燃復合體系分別下降了20.46%，12.06%和10.65%，下降幅度相對較小。?
????????溴、銻阻燃LGFPP
????????北京航天凱恩化工等采用八溴二苯乙烷(ODOPE)及Sb2O3，并加入可膨脹石墨(EG)，用于阻燃LGFPP。
????????1. 配方
????????2. 制備方法
????????將PP，ODOPE，Sb2O3，EG按一定的比例加入到高速混合機中，均勻混合后加入到雙螺桿擠出機中(溫度250℃，螺桿轉速300r/min)，經過熔融共混，熔體進入LGF浸漬模具(溫度設定260℃)，LGF經過分散、充分浸漬，經口模牽引拉出、水冷、風干、造粒，得到阻燃LGFPP顆粒, 然后注塑成試樣。

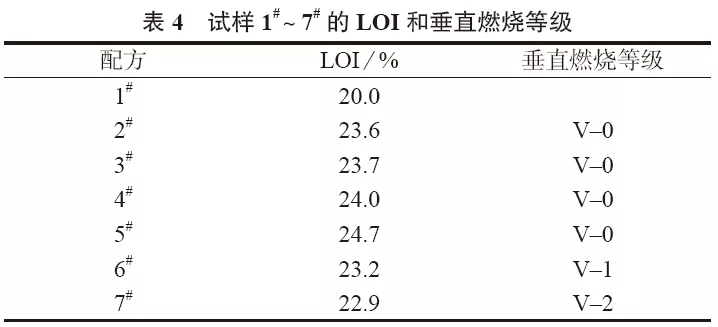

????????3. 阻燃效果

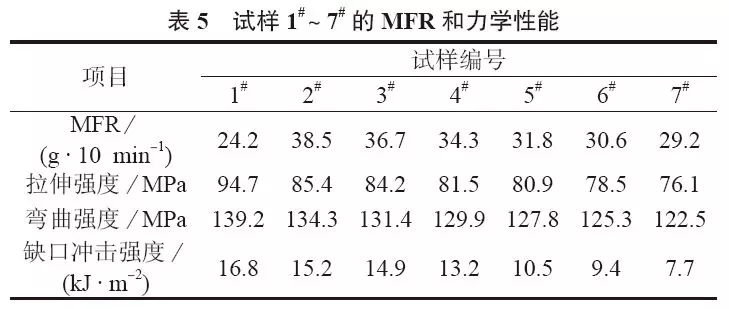

????????4. 其他性能變化情況
