大地资源中文第三页_久久精品国产亚洲av日韩_牛牛在线视频_黑人玩弄人妻中文在线_性欧美videofree高清精品

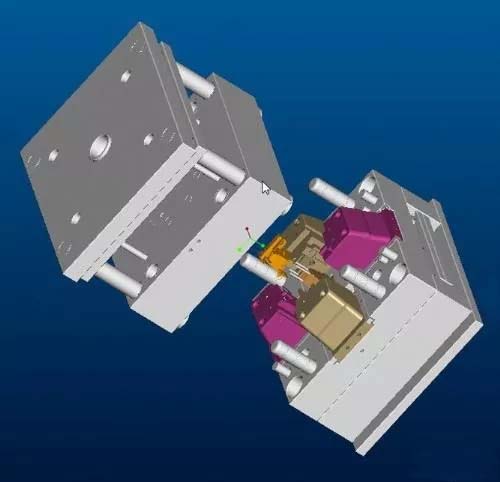

????????注塑模的排氣是模具設計中的一個重要問題，特別是在快速注塑成型中，對注塑模的排氣要求更加嚴格。

????????(1)注塑模中氣體的來源

????????1)澆注系統(tǒng)和模具型腔中存有的空氣。

????????2)有些原料含有未被干燥排除的水分，它們在高溫下氣化成水蒸氣。

????????3)由于注塑時溫度過高，某些性質不穩(wěn)定的塑料發(fā)生分解所產(chǎn)生的氣體。

????????4)塑料原料中的某些添加劑揮發(fā)或相互化學反應生成的氣體。

????????(2)排氣不良的危害

????????注塑模的排氣不良，將會給塑件的質量等諸多方面帶來一系列的危害。主要表現(xiàn)如下：

????????1)在注塑過程中，熔體將取代型腔中的氣體，如果氣體排出不及時，將會造成熔體充填困難，造成注射量不足而不能充滿型腔。

????????2)排除不暢的氣體會在型腔內形成高壓，并在一定的壓縮程度下滲入塑料內部，造成氣孔、空洞，組織疏松、銀紋等質量缺陷。

????????3)由于氣體被高度壓縮，使得型腔內溫度急劇上升，進而引起周圍熔體分解、燒灼，使塑件出現(xiàn)局部碳化和燒焦現(xiàn)象。它主要出現(xiàn)在兩股熔體的合流處，*角及澆口凸緣處。

????????4)氣體的排除不暢，使得進入各型腔的熔體速度不同，因此易形成流動痕和熔合痕，并使塑件的力學性能降低。

????????5)由于型腔中氣體的阻礙，會降低充模速度，影響成型周期，降低生產(chǎn)效率。

????????(3)塑件中氣泡的分布

????????型腔中氣體的來源主要分三類，型腔中積存的空氣;原料中分解產(chǎn)生的氣體;原料中殘留水蒸發(fā)的水蒸氣，由于來源的不同所產(chǎn)生氣泡的位置也不同。

????????1)模腔中積存空氣所產(chǎn)生的氣泡，常分布在與澆口相對的部位上。

????????2)塑料原料中所分解或化學反應產(chǎn)生的氣泡則沿塑件的厚度分布。
