新聞中心
聯(lián)系我們
熔噴布不合格，真的是機(jī)器不行嗎？還是原料不行呢？?
熔噴布不合格都認(rèn)為是設(shè)備不行，噴頭不行，是否會(huì)有更多原因？有多少人當(dāng)真研究過(guò)？
熔噴布從原料到成品的過(guò)程：
聚丙烯→改性設(shè)備→改性聚丙烯→熔噴設(shè)備→熔噴布→駐極處理→切割成卷
熔噴布做達(dá)標(biāo) （阻擋率90+、95+、99+），需要每個(gè)環(huán)節(jié)都符合要求。任何一個(gè)環(huán)節(jié)出問(wèn)題都嚴(yán)重影響最終的成品。
影響熔噴布等級(jí)的三大因素：
1、聚丙烯原料
2、熔噴工藝和設(shè)備
3、駐極處理
從這三個(gè)因素展開(kāi)分析，方便熔噴布生產(chǎn)企業(yè)排查。同時(shí)也介紹中物材料生產(chǎn)的聚丙烯熔噴料。
一、聚丙烯原料
熔噴料并非一般聚丙烯，而是具有特定技術(shù)指標(biāo)的改性聚丙烯。改性技術(shù)指標(biāo)是否能達(dá)標(biāo)將嚴(yán)重影響熔噴布的品質(zhì)。
對(duì)以下幾點(diǎn)進(jìn)行分析：
1、溶指程度
聚丙烯均聚物，紡絲用，溶指1500g/10min。
溶指達(dá)到1500g/10min能生產(chǎn)出納米級(jí)纖維，阻擋病毒。
2、顆粒熔點(diǎn)要降低至150-170°C之間。
3、加入駐極母粒后，熔噴布經(jīng)過(guò)駐極裝置就會(huì)產(chǎn)生靜電吸附性能。
4、聚丙烯顆粒改性后，經(jīng)熔噴布機(jī)器高溫高壓噴出的纖維細(xì)且長(zhǎng)。
5、原材料自熔噴頭噴出的流體纖維柔、韌、牢固。
6、高溫殺菌消毒。
二、熔噴設(shè)備

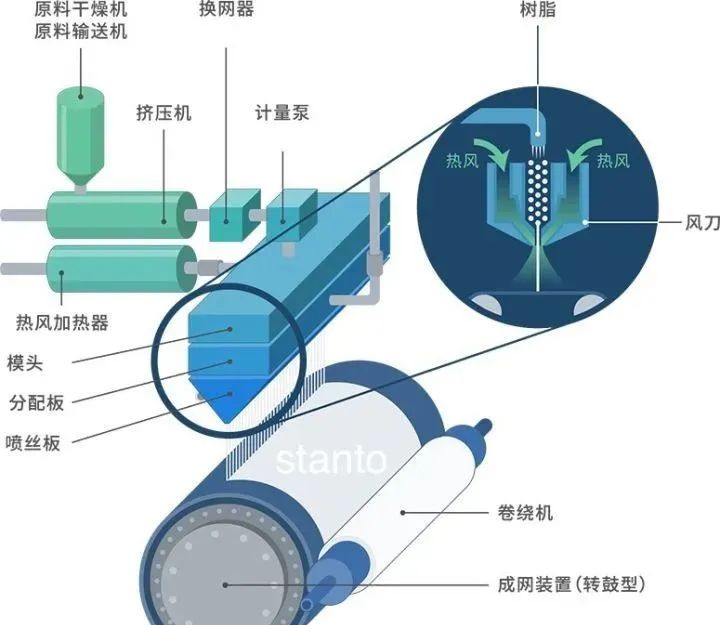

根據(jù)示意圖原料通過(guò)：擠出機(jī)→換網(wǎng)器（過(guò)濾器）→計(jì)量泵→模頭→分配板（輔助熱風(fēng)）→噴絲板→成網(wǎng)裝置形成熔噴布。
擠出機(jī)的速度、計(jì)量泵的參數(shù)、模頭的優(yōu)劣、熱風(fēng)氣流溫度速度參數(shù)、模頭角度、風(fēng)刀角度、熔噴料接收距離、成網(wǎng)裝置下吸附參數(shù)等共同決定溶?chē)姴嫉钠焚|(zhì)。
這里不做過(guò)多展開(kāi)，請(qǐng)保持持續(xù)關(guān)注，后續(xù)更新熔噴機(jī)的調(diào)試資料。
在調(diào)試機(jī)器之前，先確認(rèn)好原材料。調(diào)試了一周以上的設(shè)備，怎么做怎么不對(duì)，最終只能將就或者放棄。這種現(xiàn)象已經(jīng)在行業(yè)內(nèi)大量出現(xiàn)。

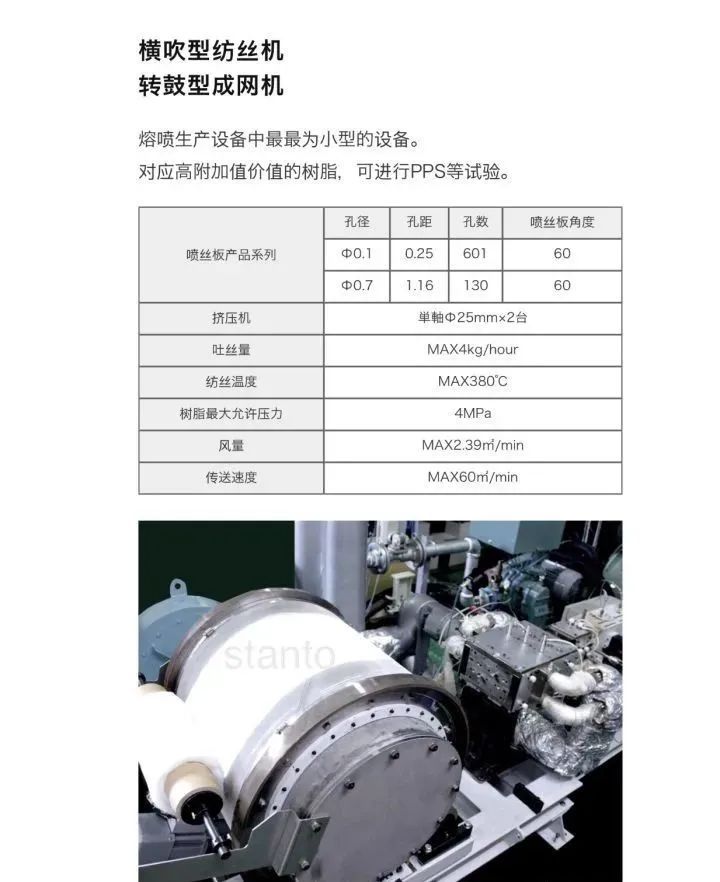

這是目前市面上最小型的熔噴機(jī)，（專(zhuān)業(yè)名稱(chēng)：橫吹型紡絲機(jī)，轉(zhuǎn)鼓型成網(wǎng)機(jī)），也是大眾說(shuō)黑工廠(chǎng)用的設(shè)備。其實(shí)這是一款成熟的設(shè)備，上個(gè)世紀(jì)五十年代就有，產(chǎn)量不是很高，以前熔噴布生產(chǎn)企業(yè)也有使用，在實(shí)驗(yàn)室、噴頭測(cè)試中有著廣泛的應(yīng)用。
這款機(jī)器本身沒(méi)有駐極裝置，做成熔噴布之后經(jīng)過(guò)駐極裝置駐極，熔噴布完全可以達(dá)標(biāo)。所有熔噴布企業(yè)都是滿(mǎn)負(fù)荷生產(chǎn)，缺口還這么大，這樣的機(jī)器有必要投入生產(chǎn)。
導(dǎo)致這款機(jī)器無(wú)法生產(chǎn)出合格的熔噴布有以下幾點(diǎn)原因：
1、現(xiàn)場(chǎng)環(huán)境差，溫度濕度、存在干擾氣流等。
2、設(shè)備調(diào)試不到位
3、忽略駐極處理工序
4、原材料不合格
1-3這幾點(diǎn)原因，熔噴廠(chǎng)可以解決，當(dāng)你的原材料不合格，調(diào)試機(jī)器的師傅也不敢明說(shuō)，涉及的金額太大，只是賺點(diǎn)技術(shù)錢(qián)，沒(méi)必要抗這么大的責(zé)任。

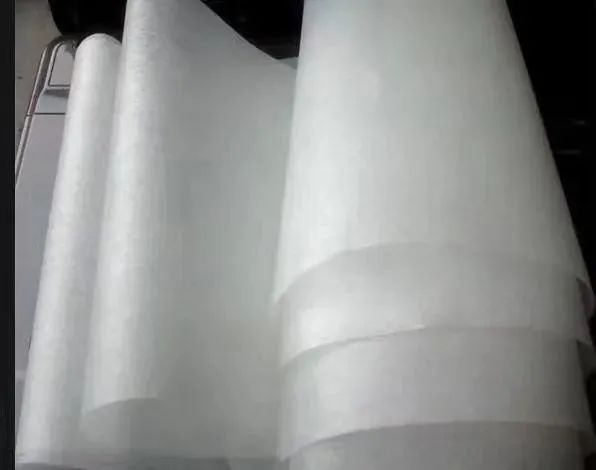

熔噴布廠(chǎng)的老板自己要清楚，只要機(jī)器能正常噴出布，不是致命的設(shè)計(jì)缺陷，一般不存在調(diào)不好的情況。特別是面料看上去都不錯(cuò)，平整光滑的，就是檢測(cè)不通過(guò)，一定要懷疑原材料。賣(mài)原材料給咱們的人已經(jīng)倒了多手，咱們根本看不到后面的情況。
三、駐極處理
1、駐極處理的原理和影響因素：
主流應(yīng)用的多為電暈充電法對(duì)熔噴布進(jìn)行駐極處理，充電電壓、充電時(shí)間、充電距離和環(huán)境濕度都對(duì)駐極處理的效果產(chǎn)生影響。其中充電電壓對(duì)駐極效果影響最明顯，充電距離影響中等，充電時(shí)間影響最小。在調(diào)試機(jī)器時(shí)要引起重視。
環(huán)境濕度對(duì)靜電的產(chǎn)生和流失都有影響，熔噴布企業(yè)要時(shí)刻監(jiān)測(cè)車(chē)間內(nèi)的溫度和濕度。增加相應(yīng)設(shè)備，使車(chē)間的溫度和濕度保持在一定范圍內(nèi)。
2、熔噴原料對(duì)駐極處理的影響：
駐極處理熔噴布，熔噴布必須具備接收電荷保存電荷的特性，倘若沒(méi)有，駐極處理根本沒(méi)用。
綜上熔噴設(shè)備、駐極處理可以看出，機(jī)器設(shè)備的調(diào)試非常重要，調(diào)試機(jī)器一定要基于原料合適的情況下調(diào)試。大多原料，沒(méi)人敢直接指出問(wèn)題，呼吁采購(gòu)原料的熔噴布廠(chǎng)保持謹(jǐn)慎對(duì)待，更不要盲目改變機(jī)器參數(shù)。
大家一定要記住，所有防疫用的口罩一定要有熔噴布，熔噴布必須帶靜電，否則口罩沒(méi)有實(shí)際防護(hù)功能。
